逻辑节点用来判断逻辑条件，从而控制问卷流程走向。逻辑节点用于完成一项功能操作，在答题页中不会被显示。

通过之前的文档，我们知道单选题的选项可以用连线来决定选中该选项后的去哪里找到下一题，实现问卷题目跳转的功能。但是如果变成多选题，或者对于填空题、打分题等，因为它们的答案可能同时选中多个选项，无法通过连线解决。这类复杂的场景下，则需要用到逻辑节点，对题目的结果进行组合判断，从而决定下一题去哪里。

基本规则

逻辑节点在画布中会有 2 个输出口：

• Y输出口：逻辑运算结果为真；
• N输出口：逻辑运算结果为假；

逻辑节点中可以设置许多逻辑条件，每个逻辑条件都会计算得出最后为真还是为假。

多个逻辑条件进行组合判断时的，不同逻辑类型会影响组合判断的结果。逻辑类型分为逻辑与(AND）和逻辑或(OR)两种：

• 逻辑与(AND）：所有条件同时都为真，总结果才为真，也称为AND；
• 逻辑或(OR)：所有条件中只要有一个条件的结果为真，总结果就为真，也称为OR；

根据逻辑类型设定对多个逻辑条件进行运算，最终得出为真或者为假的结果。

• 最终结果为真：后续会走Y输出口寻找下一道题目；
• 最终结果为假：后续会走N输出口寻找下一道题目；

点击右侧属性编辑工具栏中逻辑设置中的+号打开逻辑编辑面板编辑逻辑条件。逻辑类型也在逻辑编辑面板里选择设定。设置完毕并点击确定后，这些条件就会应用到逻辑节点上，并会显示在属性编辑工具栏中。

案例

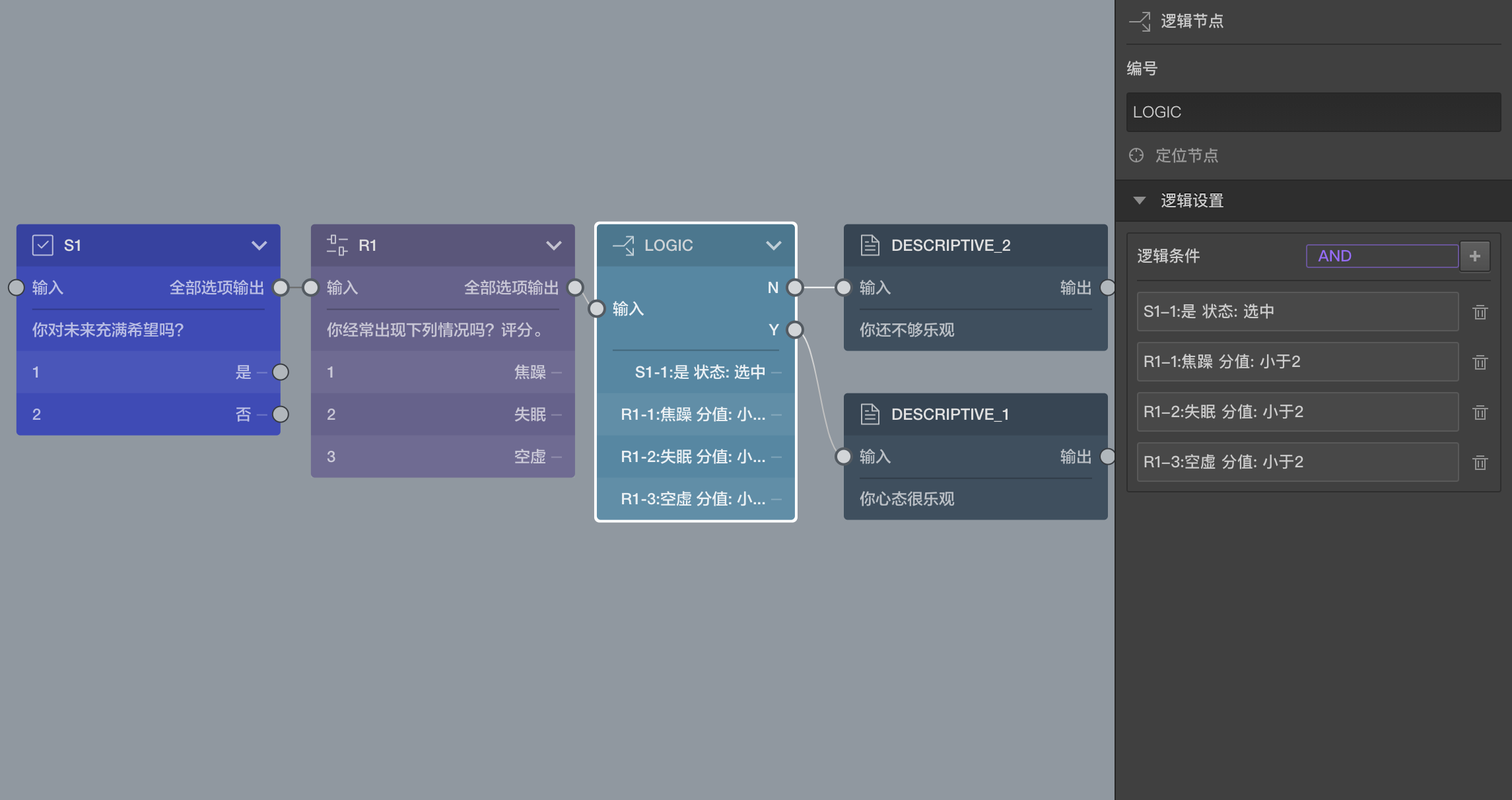

上图的问卷片段中，我们调查人群的生活态度，第一道选择题询问是否对未来充满希望，第二道打分题分别对三个症状在被访者身上出现的频率进行打分，分值越低代表出现频率越低，最后使用一个逻辑节点整合判断之前的回答情况，从而得出结论。

结合观察右侧属性编辑工具栏，里面包含四个条件：

1. S1中选中是；
2. R1中焦虑项评分小于2；
3. R1中失眠项评分小于2；
4. R1中空虚项评分小于2；

使用的逻辑类型是逻辑与(AND）：

• 也就是当上述条件都满足时，这个逻辑节点的最终运算结果为真，下一题从Y输出口寻找到DESCRIPTIVE_1，将显示你心态很乐观；
• 否则为假，下一题从N输出口寻找到DESCRIPTIVE_2，将显示你还不够乐观；

不同题型或功能节点共有的通用设置在通用设置中有完整说明。
